VCX 134 ATDP

低速喷雾提高精度并减少浪费

---

130W超声波雾化器，与传统的依靠高速压力将流体剪切成小滴的喷嘴不同，超声雾化器利用振动能量产生低速雾。体积可能会因微升而异，并且会连续或间歇地雾化。

---

一般说明

与依靠压力和高速运动将流体剪切成小液滴的传统雾化喷嘴不同，超声波雾化器仅使用超声波振动能产生柔和的低速喷雾。过度喷涂实际上是消除后，可节省大量材料并减少空气污染。液体可以分配到用重力或小型低压计量泵雾化探针（喷嘴），然后连续或间歇地雾化。液体雾化的速度在一定范围内仅取决于输送到其上的体积 雾化表面和频率。通常，频率越高，处理能力越低。

雾化的物料量可低至2 µl /秒。因为液滴通常以低速向下漂移在重力的影响下，应将探头安装时使探头的尖端朝下，并保持空气湍流。最小以减轻喷雾图案变形。低速空气和折流板可用于将喷雾夹带到特定位置区。各种涂料，化学药品，润滑剂和颗粒悬浮液都可以轻易雾化。但是，诸如粘度，混溶性和固体含量之类的因素值得考虑。为获得最佳雾化效果，粘度应 低于500 cps，固体浓度保持在30％以下。因为雾化过程取决于使液膜运动，所以通常粘度越高–流速越低，应用越困难。含有长链聚合物分子的液体的雾化即使是稀释形式也存在问题，因为材料的内聚性。在许多情况下，可以将与微粒的混合物雾化，因为固体很简单随身携带。液体通过探头的传输速度低，甚至可以研磨磨料浆 处理过的通道侵蚀可忽略不计。与常规加压喷嘴相比，进料通道穿过探针和出口孔的通道相对较大，并且实际上是不可堵塞的。液滴大小主要是功能频率和水的作用下，40kHz时的中值液滴尺寸约为50微米。

---

工作原理

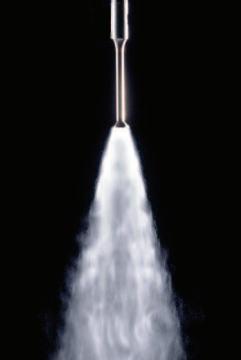

超声电源将50/60 Hz转换为高频电能。 该电能被传输到转换器中的压电换能器，在其中转换为机械振动。 超声波振动被探针增强并聚焦在发生雾化的尖端。 液体穿过探头并在雾化表面上以薄膜形式铺展。 振荡的尖端将液体分解成微滴，然后将它们弹出以形成温和的低速喷雾。

---



---

· 从微升到升–连续或间歇	· 几乎无法堵塞
· 分配材料时喷漆最少	· 20 kHz和40 kHz
· 无压雾化–低速雾	· 宽分散探头
· 最小的大气污染	· 使材料无需过度喷涂
· 低成本雾化探头更换



---



---

典型应用

涂布、无纺布、纸等

实验室喷雾干燥

向气流中注入水分

在产品上涂抹少量的油、香精或香料



---

参数规格

净功率输出：130W

频率：40 kHz

尺寸：115 x 250 x 320毫米（高x宽x深）

重量：7磅（3公斤）



---

换能器

零件号CV249. 40kHz-钛合金

直径：32毫米

长度：108毫米

重量：170克

电缆长度：1.5米



---

喷雾化变幅杆

材质：钛合金Ti-6Al-4V,可高压灭菌

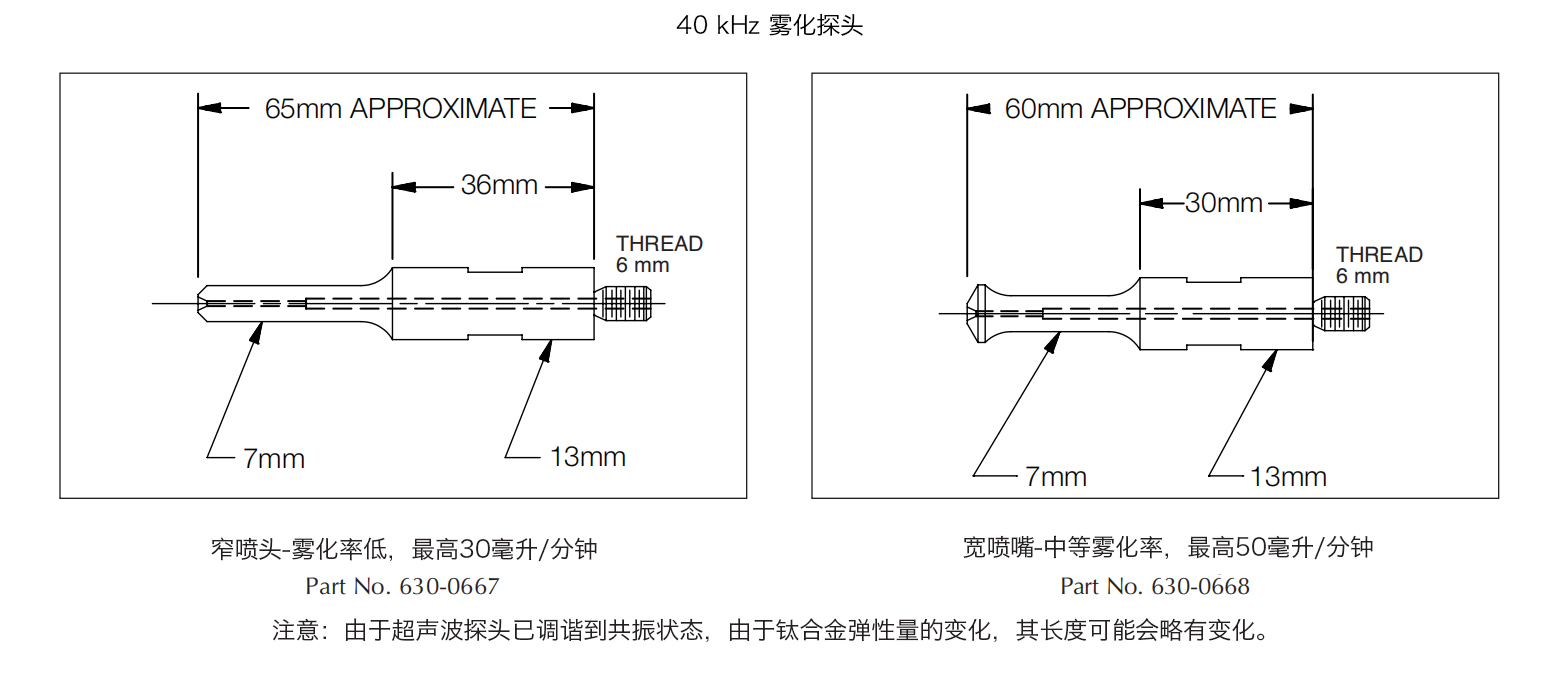

40 kHz：零件号630-0667或630-0668

直径：7毫米



---

颗粒度

40 kHz：50微米



---

所需管子

直径：5毫米（内径）



---

电源

除非另有要求,否则设备出厂时的接线电压为117V，50/60Hz,对于出口，请指定所需的电压选项

中国区接线电压为220V，50Hz



---

标准装箱清单

主机：VCX 130 ATDP（40 kHz）,1套

变幅杆：7 mm,1根 （请指定探头部件号，除非另有说明，否则雾化器将随附有雾化探针，零件号630-0667）

工具箱：专用扳手,1套，零件号888-00026和888-00035

说明手册：1份



---

选配件

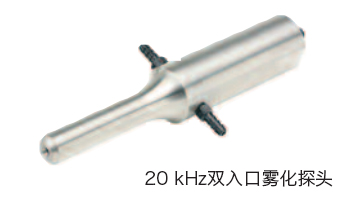

使用双入口探头时，混合的液体流过探头，并在尖端表面上以薄膜形式散开。 振荡将液体分解成微滴，并将其喷射到产生精细的低速喷雾。 当只需要处理一种液体时，可以密封一个端口。 螺纹入口＃10-32 UNF螺纹。 与（4 mm）内径管一起使用

雾化可以是连续的或间歇的。 探头由钛合金制成Ti-6Al-4V，可高压灭菌。



---

20KHz探头-参数规格

零件号：630-0434

兼容：VCX 130 FSJ

换能器：CV 18

最大流量：100毫升/分钟

颗粒度：90微米

备注：带双入口雾化探头的130W超声雾化器– 20 kHz VCX 130 AT



---
